1. Søknad

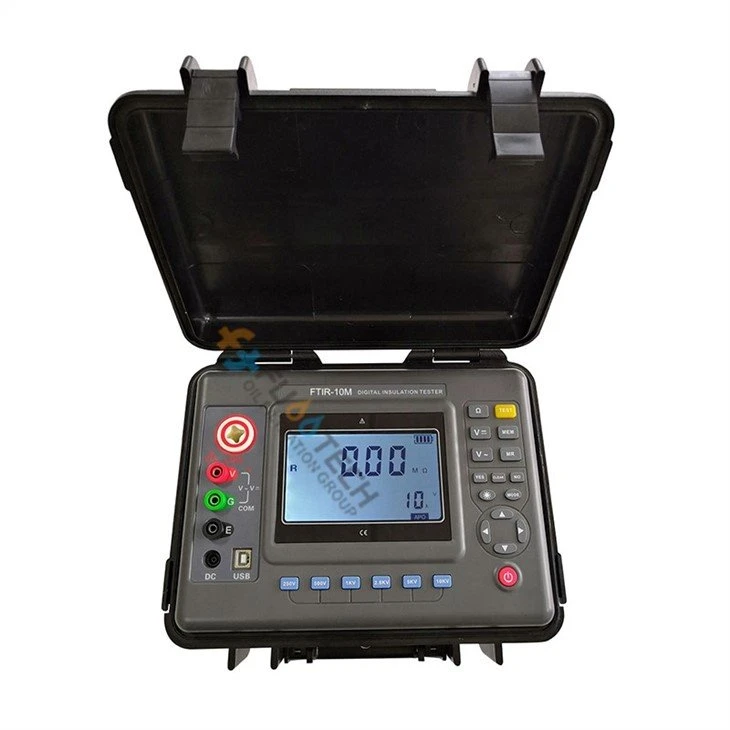

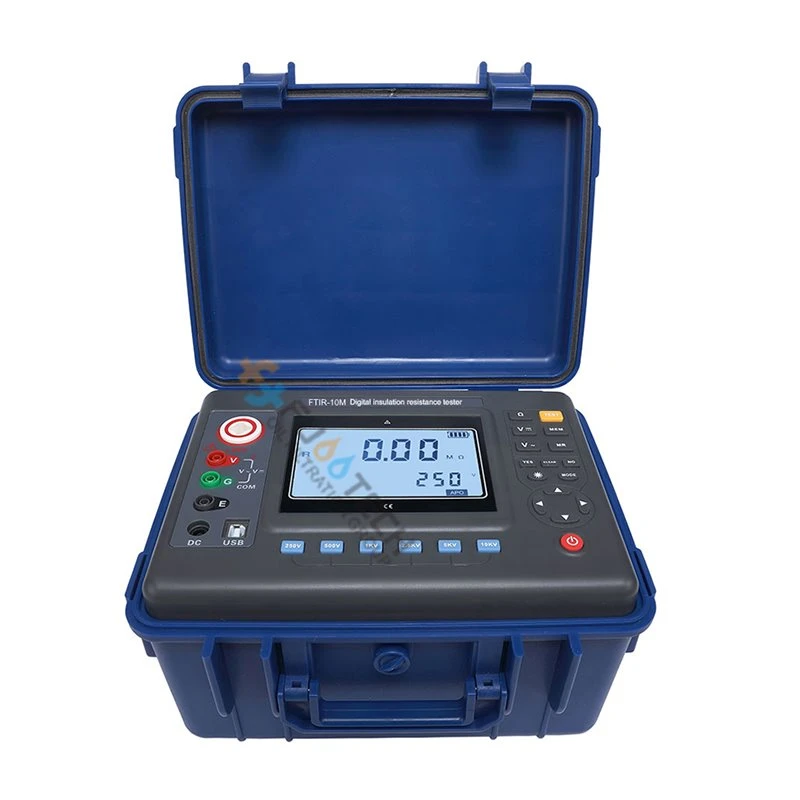

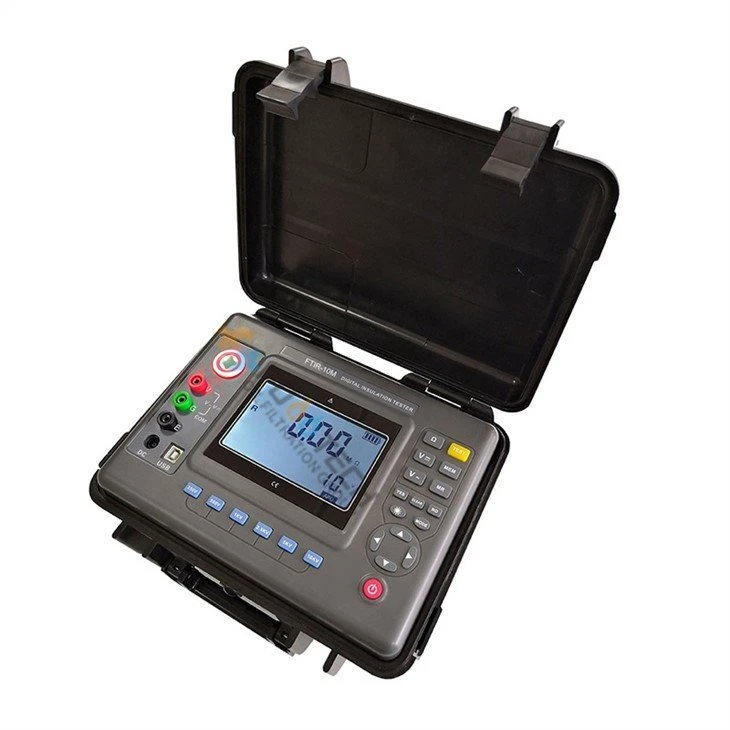

Den raske utviklingen av moderne industri, isolasjonstesten for høyspentutstyr fremmer høyere krav, og de tradisjonelle målemetodene vil møte alvorlige tester. Med storskala applikasjonspraksis av optisk fiber i intelligent transformatorstasjon, har FTIR -10 M 10KV isolasjonsresistens tester god isolasjon og anti-interferensevne, høy målingsnøyaktighet, enkel miniatyrisering og ekstremt lav sviktfrekvens, som har fått omfattende oppmerksomhet. Det er mye brukt for å løse evalueringen av elektrisk isolasjonskvalitet for store høyspenningstransformatorer, elektriske motorer, generatorer, kraftkabler på lang avstand og rørformede samleskinner under høyspentstasjon og kraftverk på stedet.
EPR5 0 C Digital isolasjonsmotstandsmåler består av integrerte kretser i mellomstore og store skalaer. Utgangskraften til klokken er stor, og utgangsspenningsnivået er mye (med 6 spenningsnivåer). Rangert isolasjonstestspenningsområde 25 0 V ~ 1 0 kv, Måling av isolasjonsmotstand på 0,01Mω ~ 2000gω. DC spenningsmålingsområde 0 ~ 1000V, AC spenningsmålingsområde 0 ~ 750V.
2. Advarer før du bruker denne isolasjonsmotstandstesteren?
For sikkerhet, før bruk, må instrumentet være godt jordet, fordi det målte målet kobles til høyspenningskraft, og eksisterer lekkasje av effektfrekvens.
Når høyspenning har startet, må du ikke bruke manuell utladningsmetode for å sjekke instrumentet. Etter testet, vennligst vent til instrumentet fullfører automatisk utladning og går automatisk tilbake til null, så kan manuell utslipp betjenes. Det er fordi elektrisk puls forårsaket av kortslutningsutladning vil skade isolasjonslivet til det målte objektet; Hvis pulsen som flykter inn i instrumentet, vil også skade den integrerte kretsen inne i instrumentet.
Instrumentet er designet for HV -transformatorstasjoner og kraftverk for å teste karakteristikken til store HV -transformatorer, elektriske maskiner og apparater, fjernkraftkabel eller nedgravd kabel og annen elektrisk isolasjonsmotstand i sterkt interferensmiljø. Det kan også brukes mye for å teste egenskaper for isolasjonsmotstand i andre områder.
3. Tekniske parametere
|
Testfunksjon |
Isolasjonsmotstandstest, spenningstest |
|
|
Betingelse |
23 grader ± 5 grad, under 75%RH |
|
|
Nominell spenning (V) |
250, 500, 1000, 2500V, 5000V, 10000V |
|
|
Målingsspenning (V) |
Nominell spenning × (1 ± 10%) |
|
|
Isolasjonsmotstandsområde(GΩ) |
0. 01MΩ -2000 gω, nøyaktighet: ± 3%RDG ± 5DGT |
|
|
Isolasjonsmotstandsoppløsning |
0.01MΩ |
|
|
DC spenningsområde |
0-1000V |
Oppløsning 0. 1V |
|
AC spenningsområde |
0-750V |
Oppløsning 0. 1V |
|
Utgangs kortslutningsstrøm |
Større enn eller lik 5mA (10000V) |
|
|
Absorpsjonsforhold og måling av polarisasjonsindeks |
Ha |
|
|
Strømforsyning |
12V oppladbart batteri |
|
|
Bakgrunnsbelysning |
Kontrollerbar grå skjerm bakgrunnsbelysning, egnet for bruk på svake steder |
|
|
Skjermmodus |
{° |
|
|
LCD -skjermstørrelse |
108mm × 65mm |
|
|
Instrumentstørrelse |
227,2 mm (L) × 227,5mm (W) × 153mm (h) |
|
|
USB -grensesnitt |
Med USB -grensesnitt, programvareovervåking, kan lagringsdata lastes opp til datamaskinen, lagre utskriften |
|
|

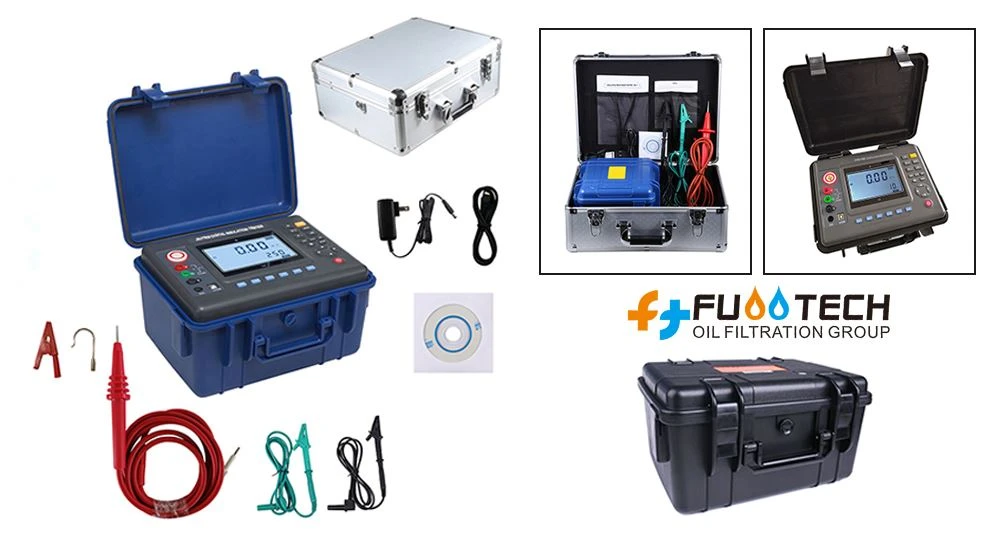

Kommunikasjonslinje |
USB -kommunikasjonslinje 1PC |
|
|
Testlinje |
Høyspenning raner rød 3 meter, høyspenningstestlinje svart 1,5 meter, grønn 1,5 meter |
|
|
Datalagring |
500 grupper, "fullt" symbol indikerer at lagring er fullt |
|
|
Dataanmeldelse |
Data Review Function: "Les" Symbol Display |
|
|
Overløp |
Overskred måleområde Overløpsfunksjon: "OL" symbolskjerm |
|
|
Alarmfunksjon |
Alarm når den målte verdien overstiger alarminnstillingsverdien |
|
|
Strømforbruk |
Standby: 30mA Max (bakgrunnsbelysning av) |
|
|
Slå på bakgrunnsbelysning: 42mA maks |
||
|
Mål: 300mA maks (bakgrunnsbelysning av) |
||
|
Instrumentvekt |
2720g (inkludert batteri) |
|
|
Batterispenning |
Når batterispenningen er lav, vises lite batterisymbol "" vil vises |
|
|
Automatisk nedleggelse |
Automatisk avslutning etter 15 minutters oppstart |
|
|
Isolasjonsmotstand |
Større enn eller lik 50mΩ (mellom målelinje og skall) |
|
|
Trykkmotstand |
AC3KV/50Hz 1min |
|
|
Arbeidstemperatur og fuktighet |
-10 grad -+50 grad ＜ 85%RH |
|
|
Lagringstemperatur og fuktighet |
-15 grad -+55 grad ＜ 90%RH |
|
|
Passer for sikkerhetsforskrifter |
IEC 61010-1, IEC 1010-2-31, IEC 61557-1, 5, IEC60529 (IP54), Pollution Grade 2, CAT III 300V |
|
4. Aksjer på kontoret
5. Pakking, Leveranse, Frakt og betaling
6. Sertifikater
7. FAQ
1). Hva er garantiperioden?
Garantiperioden er 1 år.
2). Hva med den ledende tiden for produksjon?
Det avhenger av bestillingsmengden og produktet. Vanligvis er vår ledende tid innen 7 virkedager etter bekreftet ordre og innskuddsbetaling mottatt.
3). Hva er leveringsbetingelsene dine?
EXW, FOB, CFR, CIF alle akseptable. Du kan velge den som er den mest praktiske og kostnadseffektive for deg.
4). Hvor mye vil være fraktkostnaden og tiden?
Dette vil avhenge av størrelsen på varene dine og metoden for frakt (med sjø/ med luft/ med ekspress) og din utpekte havn eller flyplass. Vi vil være takknemlige hvis du kan skåne oss noen minutter for å evaluere kostnadene basert på informasjonen som er gitt.
