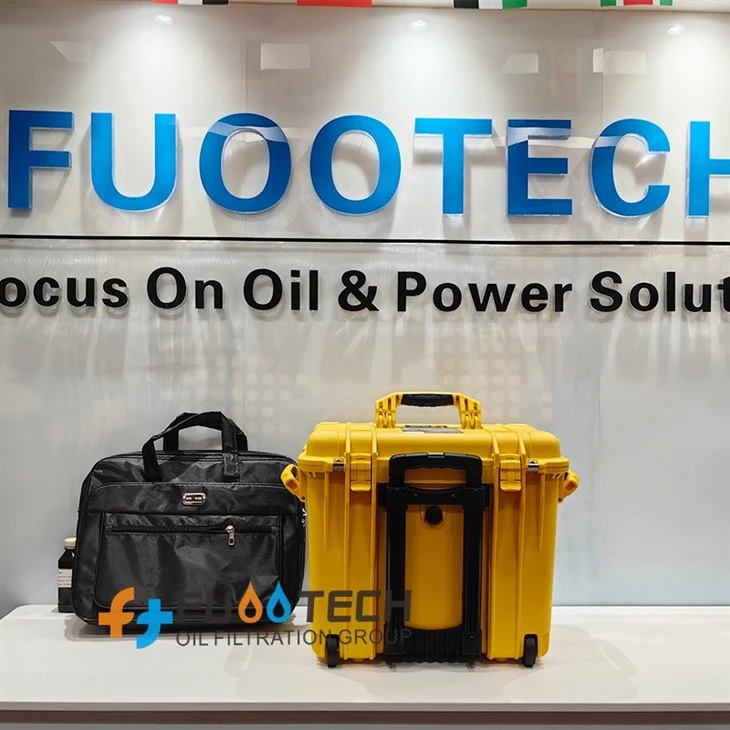

Dissipation Factor Tester

FTD - 6000A dissipation Factor Tester bryter gjennom den tradisjonelle bromålingsmodus, vedtar frekvenskonvertering av strømforsyningsteknologi, bruker enkeltbrikke datamaskin og moderne elektronisk teknologi for automatisk å konvertere frekvens, analog/digital konvertering og dataoperasjon; oppnår sterk anti-interferensevne, rask testhastighet, høy nøyaktighet, helautomatisk digitalisering og enkel drift; Automatisk filter 50Hz interferens, egnet for felttesting av store elektromagnetiske interferens som transformatorstasjoner. Det er mye brukt i måling av dielektrisk tap av transformator, transformator, bussing, kondensator, arrester og annet utstyr i kraftindustrien.

Sende bookingforespørsel

produkt introduksjon

1. Introduksjon og anvendelse

Dissipation Factor Tester er en ny generasjon automatiserte instrumenter for måling av dielektrisk tap tangent (TGδ) og kapasitans (CX). Det kan måle dielektrisk tap tangent (TGδ) og kapasitansverdi (CX) for forskjellige isolasjonsmaterialer, isolasjonsbuss, strømkabler, kondensatorer, transformatorer, transformatorer og annet høy - spenningsutstyr under strømfrekvens og høyspenning. Transformatoroljedielektrisk tapstester er også egnet for å måle TGδ og kapasitans av høy - spenning elektrisk utstyr i workshops, laboratorier og vitenskapelige forskningsenheter; Det kan brukes med isolerende oljekopper for å teste det dielektriske tapet av isolerende olje.

Med vår dissipation Factor Tester kan du til og med bestemme kapasitansen og dissipasjon/effektfaktoren ved variabel frekvens. Derfor kan aldrende fenomener oppdages tidligere, og tilsvarende virkning som reparasjon, oljebehandling eller tørking kan settes i gang.

Transformer Dielectric Loss Tester

Automatic tester

2.Tekniske parametere

Nøyaktighet	Cx: ± (lesing × 1%+1 pf) Tgδ: ± (lesing × 1%+0.00040))
Anti - interferensindeks	Variabel frekvens anti - interferens, Ovennevnte nøyaktighet kan nås til og med under 200% interferens.
Kapasitansområde	Intern HV: 3PF-60000PF/10KV 60PF-1μF/0,5KV Ekstern HV: 3PF-1.5μF/10KV 60PF-30μF/0.5kV Oppløsning: maks. Til 0,001pf, 4 gyldige sifre.
Tgδ -rekkevidde	Ingen begrensning, 0,001% oppløsning, Automatisk identifikasjon for kapasitans, induktans og motstand.
Test gjeldende område	10μA-5A
Internt HV	Sett spenningsområde: 100V-10KV (justerbar) Spenningsoppløsning: 1V Maksimal utgangsstrøm: 200mA
Ekstern HV	UST -testmodus: Maks. Teststrøm: 5A, frekvens: 40 ~ 70Hz GST -testmodus: Maks. Testspenning/strøm: 10 kV/5A, frekvens: 40-70Hz
Testfrekvens	40,0 ~ 70,0Hz enkeltfrekvens, oppløsning: 0,1Hz Automatisk dobbel variabel frekvens satt etter vilje (fra 50 ± 0,1Hz til 50 ± 10Hz) Automatisk dobbel variabel frekvens satt etter vilje (fra 60 ± 0,1Hz til 60 ± 10Hz)
CVT Self - eksitasjon Lavspenningsutgang	Utgangsspenning 3-50V, utgangsstrøm 3-30A
Målingsvarighet	Omtrent 40 -tallet, avhengig av målingsmetode
Strømforsyning	220V AC, 50Hz ± 1%
Datamaskingrensesnitt	RS232, USB
Printer	Bygget - i mini - type termisk skriver
Driftstemperatur	-10 grad -50 grad
Relativ fuktighet	<90%
Generell dimensjon	520 × 210 × 440mm
Vekt	31 kg
